Información del producto
Equipo multibasculante JI-20.000 disponible en versiones JI-20.000-C, JI-20.000-M y JI-20.000-L, diseñado para la carga, descarga, transporte y manipulación de contenedores sobre camión en vehículos industriales de alto tonelaje.

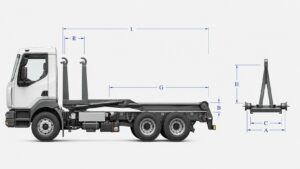

Datos técnicos
| Característica | JI-20.000-C | JI-20.000-M | JI-20.000-L |
|---|---|---|---|
| Capacidad de carga | 20.000 kg | 20.000 kg | 20.000 kg |
| Longitud del equipo, L | 5.500 mm | 5.700 mm | 6.000 mm |
| Centro de gravedad, G | 2.950 mm | 3.050 mm | 3.200 mm |
| Peso del equipo | 2.540 kg | 2.600 kg | 2.680 kg |
| Ángulo de basculación, a | 50º | 49º | 49º |
| Ancho de guía del equipo, A | 1.070 mm | 1.070 mm | 1.070 mm |
| Anchura del chasis, C | 860 mm | 860 mm | 860 mm |
| Altura del gancho, H | 1.550 mm | 1.550 mm | 1.550 mm |
| Altura sobre camión, B | 240 mm | 240 mm | 240 mm |
| Recorrido torreta, R | 1.250 mm | 1.250 mm | 1.250 mm |
Equipamiento
- Sistema de anclaje de contenedores accionado mediante cilindro hidráulico.
- Distribuidor de mandos de accionamiento neumático desde la cabina del vehículo.
Equipamiento opcional
- Columna-gancho extensible verticalmente, accionada por cilindro hidráulico.
- Estabilizador o rodillo de apoyo trasero.
Sistema hidráulico
| Característica | Valor |
|---|---|
| Caudal de la bomba | 60 l/min |
| Presión de trabajo | 280 kg/cm² |
| Capacidad del depósito | 80 l |
Chasis-cabina orientativo
| Característica | Valor |
|---|---|
| Peso máximo autorizado | 26.000 kg |
| Distancia entre ejes, D | 5.300 – 6.000 mm |
Información clave
Equipo multibasculante con capacidad de carga de 20.000 kg, disponible en tres versiones según longitud y necesidades de instalación. Diseñado para vehículos industriales de alto tonelaje, incorpora sistema de anclaje hidráulico y accionamiento neumático desde cabina, con posibilidad de añadir columna-gancho extensible y apoyo trasero.
Extras
Despliega cada opción para consultar su descripción, aplicación y compatibilidad con este producto.
Cierre hidráulico
Sistema hidráulico para el bloqueo y fijación del contenedor al equipo.
Aplicación o beneficio: Facilita una sujeción rápida y controlada del contenedor durante las operaciones de trabajo y transporte.
Incluido de serie
Torreta hidráulica
Sistema hidráulico que permite regular la altura del gancho para adaptarlo a distintas necesidades de trabajo.
Disponible para este modelo
Mozo de apoyo
Mejora la estabilidad durante las operaciones de carga y descarga y proporciona un punto adicional de apoyo.
Disponible para este modelo
Bloqueador de ballestas
Sistema de bloqueo de la suspensión de ballestas durante las operaciones del equipo.
Disponible para este modelo
Mando a distancia
Sistema de bloqueo de la suspensión de ballestas durante las operaciones del equipo.
Disponible para este modelo
Torreta articulada y deslizante
Sistema de brazo que combina movimiento articulado y desplazamiento horizontal.
Disponible para este modelo
Cierre hidráulico delantero
Sistema hidráulico de bloqueo situado en la zona delantera para la fijación del contenedor.
Disponible para este modelo
Válvula de velocidad
Válvula destinada a controlar la velocidad de funcionamiento del sistema hidráulico.
Disponible para este modelo
Chasis con taladros
Válvula destinada a controlar la velocidad de funcionamiento del sistema hidráulico.
Disponible para este modelo
Distribuidor eléctrico
Sistema electrohidráulico destinado al control y distribución de las funciones hidráulicas del equipo.
Disponible para este modelo
Avisador acústico
Dispositivo sonoro destinado a señalizar el funcionamiento o las maniobras del equipo.
Disponible para este modelo
Válvula de retención de torreta
Válvula hidráulica destinada a mantener la posición de la torreta durante el funcionamiento del equipo.
Disponible para este modelo
Mecanismo de seguridad cierre
Sistema adicional de seguridad asociado al mecanismo de cierre del equipo.
Disponible para este modelo
Otras familias de productos
Conoce el resto de soluciones disponibles dentro del catálogo.
Tipos de movimiento
Consulta las opciones de movimiento disponibles para este modelo.
Opción 1 · Movimiento horizontal Estándar
Movimiento horizontal del brazo.
Opción 2 · Brazo articulado
Movimiento mediante brazo articulado.
Opción 3 · Movimiento horizontal + brazo articulado
Combina movimiento horizontal y brazo articulado.
